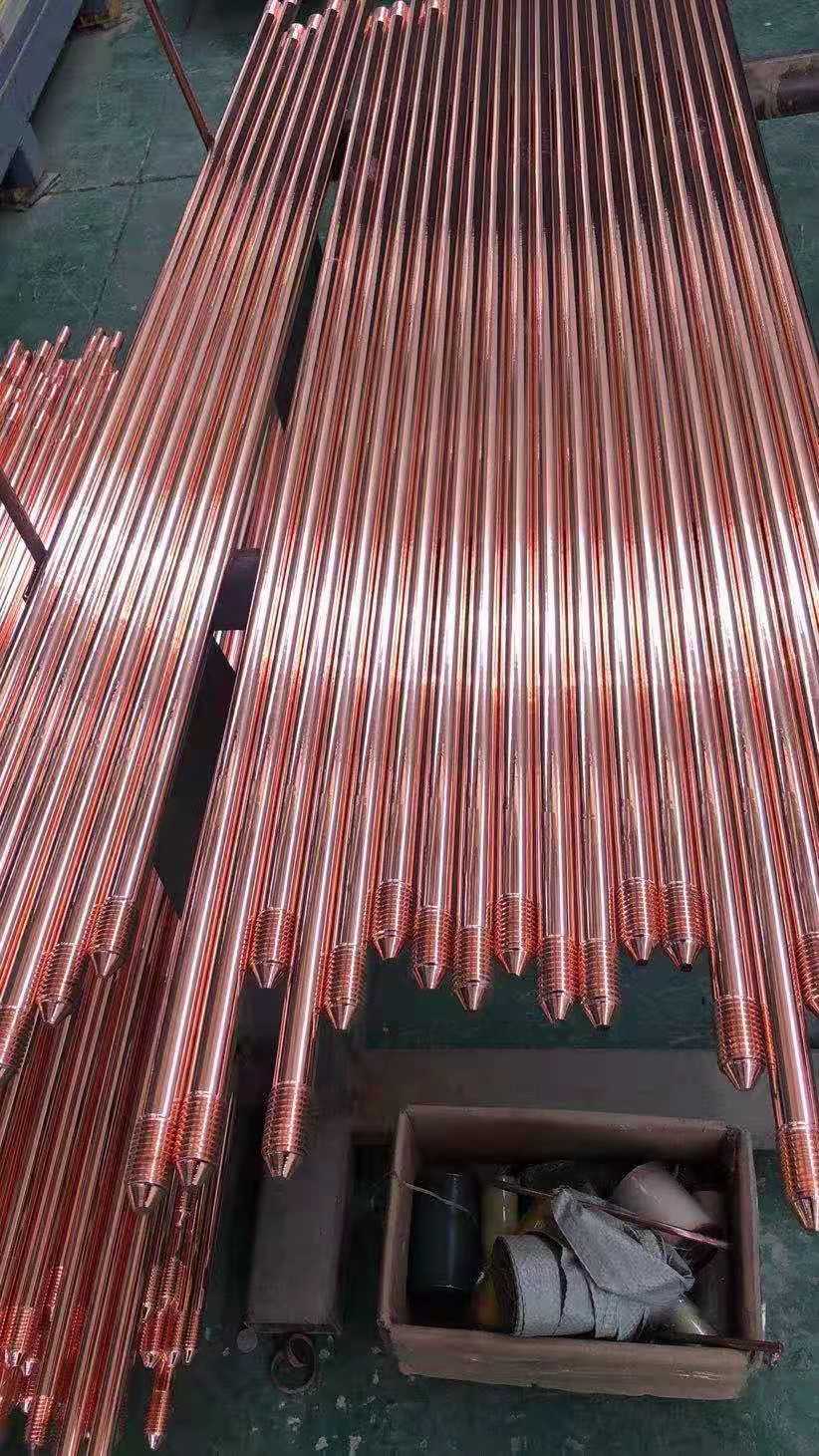

铜包钢接地极，深埋地下后无论是自然腐蚀还是电化学反应，都有的保护性。接地棒与接地连线采用我公司生产的焊粉进行放热焊接，使接地装置处在铜的保护之下，成为免维护接地装置。

铜包钢接地极配有同轴连接器、驱动头和钻头等配套件。根据不同地质及使用要求可以通过采用黄铜同轴连接器(连接螺栓)连接，任意增加铅包钢接地极的长度。项端采用驱动头（连接螺栓）连接，供棒打深时打击使用。末端采用钻头（连接螺栓）连接，以便于将棒打深。

铜包钢接地极的焊接设计：

铜包钢接地极是直流输电系统中一个重要组成部分。接地极的焊接分为接地极钢棒对接和接地极馈电电缆与2种。前者可采用电焊，也可采用放热焊接，但均需焊接点的电气性能和性;后者建议采用直流输电接地极焊接设计.接地 极 是 直流输电系统中一个重要组成部分。接地极焊接要求目前 ， 对直流接地极的焊接要求尚无规范可循。根据接地极的运行特点，焊接点除有一般强度要求外，侧在其电气性能和性。

电气性能表现在接头的接触电阻应与钢棒原材料相近为佳，一般要求不大于原材料同等长度(150一180 mitt)的10%(注:参照以往工程验收标准)。而接头性能应等同或优于钢棒，这样才能接地极钢棒接头(包括馈电电缆)能长期承受正常设计人地电流，接地极的   运行。3 接地极焊接方法3.1 钢棒接续3.1.1 常规焊接常规 焊 接 也就是我们通常所说的电弧焊，士500kV葛上直流及天广直流均采用此种焊接式焊。

接地极的焊接种类因多方面的因素，目前国内接地极的设计基本上采用水平浅埋式接地极形式，且接地材料均为钢棒。以即将开工的三峡至常州500 kV输电线路送端龙泉换流站接地极为例:该接地极设计为一半径360 m的圆环，圆周2262 m，需敷设2 262 m直径为65 mm的棒，按国内生产及运输条件，一般每根钢为6组装成如此长圆环，整个接地极焊接接头多达376个。因此，接地极钢棒对接是接地极焊接重要内容之一。接地 极 还重要焊接— 接地极的馈电系统(电缆)与钢棒的连接。该种连接涉材料间的焊接，即铜与钢的焊接。

名 称	型 号	外径（mm）	长度（m）	复合金属铅厚 （mm）	基体金属圆钢 直径（mm）
铜包钢接地极	AK-Φ20×2.5/3.0A	20	2.5、3.0	2.5	15
铜包钢接地极	AK-Φ25×2.5/3.0A	25	2.5、3.0	2.5	20
铜包钢接地极	AK-Φ30×2.5/3.0A	30	2.5、3.0	2.5	25



规格尺寸：圆截面

名 称	型 号	外径（mm）	长度（m）	复合金属 铅厚（mm）	基体金属直径 （mm）
铜包钢接地线	AK-Φ11B	11	6	1.5	Φ 8
铜包钢接地线	AK-Φ13B	13	6	1.5	Φ10
铜包钢接地线	AK-Φ15B	15	6	1.5	Φ12
铜包钢接地线	AK-Φ17B	17	6	1.5	Φ14

规格尺寸：扁截面

名 称	型 号	外径（mm）	长度（m）	复合金属 铅厚（mm）	基体金属直径 （mm）
铜包钢接地线	AK-S 50	11	6	1.5	Φ 8
铜包钢接地线	AK-S 70	13	6	1.5	Φ10
铜包钢接地线	AK-S100	15	6	1.5	Φ12
铜包钢接地线	AK-S120	17	6	1.5	Φ14
铜包钢接地线	AK-S160	17	6	1.5	Φ14
铜包钢接地线	AK-S200	17	6	1.5	Φ14
